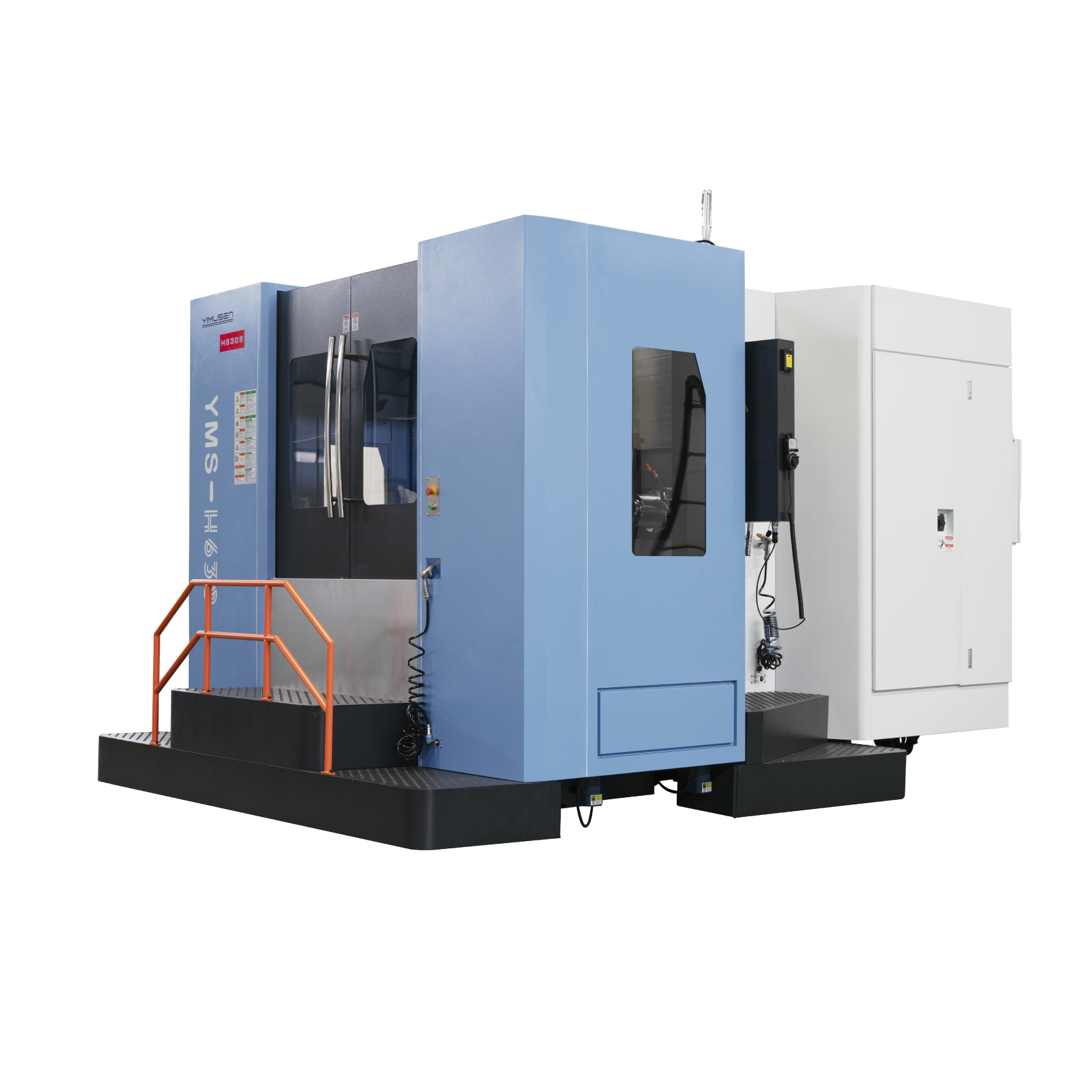

臥式加工中心

項   目

單位

YMS-H50S

YMS-H63S

YMS-H80S

YMS-H100S

YMS-DHM80

工作臺尺寸（長×寬）

mm

500×500

630×630

800×800

1000×1000

800×800

工作臺分度

°

1°

1°

1°

1°

1°

T形槽（槽數×槽寬×間距）

mm

5-20×100

5-18×125

5-22×160

7-22×125

5-22×160

工作臺最大載荷

kg

600（自製轉臺）

2500（綜欣轉臺）

3000（綜欣轉臺）

2000（自製轉臺）

2500（綜欣轉臺）

最大回轉直徑×高度

mm

F750×800

F1100×1000

F1600×1200

F2000×1500

F1300×1200

倒T佈局，單臺

正T佈局，單臺

工作臺左右行程（X軸）

mm

740

1000

1450

1700

1350

主軸箱上下行程（Y軸）

mm

680

770

1000

1200

1200

立柱前後行程  （Z軸）

mm

650

900

1070

1200

1200

主軸端面到工作臺中心距離

mm

130～780

175～1075

190～1260

250～1450

45～1245

主軸中心線至工作臺面距離

mm

120～800

110～880

200～1200

120～1320

150～1350

主軸錐孔錐度號

ISO7:24 No.50F190

ISO7:24 No.50F190

ISO7:24 No.50F190

ISO7:24 No.50F190

ISO7:24 No.50F190

主軸轉速

r/min

6000

6000

6000

6000

6000

主軸電機功率

kw

15/18.5

15/18.5

15/18.5

15/18.5

15/18.5

主軸電機最大扭矩

Nm

143

143

143

143

770/910

快速移動速度（X、Y、Z）

B軸

m/min

r/min

24/20/24

10

24/20/24

10

24/20/20

10

24/20/20

10

24/20/20

10

進給速度（X、Y、Z ）

mm/min

10000

10000

10000

10000

10000

刀庫容量

標準24

標準24

標準40

標準40

標準40

選刀方式

隨機

隨機

隨機

隨機

隨機

最大刀具尺寸（直徑×長度）

mm

F105×400

F105×400

F105×400

F105×400

F125×600

（相鄰無刀）F200

（相鄰無刀）F200

（相鄰無刀）F200

（相鄰無刀）F200

（相鄰無刀）F250

最大刀具重量

kg

18

18

18

18

18

刀具交換時間（刀對刀）

秒

3.75

3.75

4.75

4.75

4.75

機床外形尺寸（長/寬/高）

（mm）

約4480×3430×3400

約5200×3600×3400

約5875×4150×33400

約6150×4150×3750

約6500×4250×3750

機床重量（淨重）

kg

9000

13000

18000

18500

20000
